馬達固定綁帶 / 綁線

  • 纖維綁帶
  • 邊緣帶
  • 熱收縮膜
  • 玻璃蠟帶
  • 固定索
  • 高強度抗張帶
  • 固定綁線

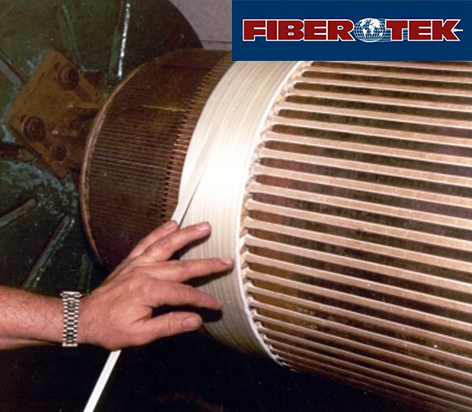

Fibertek預浸樹脂玻璃纖維綁帶

用途 交、直流馬達轉子防止飛脫,中、大型變壓器鐵心固定
規格 厚度 0.015英吋 ~0.019英吋
長度 100碼~2,000碼
寬度 型號 寬度(± 0.07英吋) 型號 寬度(± 0.07英吋)
B-0022 0.187" B-0622 0.750"
B-0122 0.125" B-0822 1.000"
B-0222 0.250" B-1222 1.500"
B-0322 0.375" B-1622 2.000"
B-0422 0.500" B-2422 3.000"
特性 類型 樹脂含 耐溫
Type F 27% 220℃
Type R 32% 155℃
Type G 27% 155℃
Type M 27% 220℃(耐高濕性)
抗拉強度 型號 抗拉強度 型號 抗拉強度
B-0322-F 0810LB/圈 B-0622-R 1580LB/圈
B-0322-G 0790LB/圈 B-0822-F 2160LB/圈
B-0322-R 0790LB/圈 B-0822-G 2110LB/圈
B-0622-F 1620LB/圈 B-0822-R 2110LB/圈
B-0622-G 1580LB/圈 _ _
150℃ × 5hr硬化后,離開烤箱立即測
極限抗拉強度 240,000 PSI
絕緣強度 Type F,M 400 Volt/mil
Type R,G 300 Volt/mil
延伸率 2~3 %
延伸回覆率 100%
耐電弧 >120秒
硬化條件 150℃ x 3-5hr
樹脂硬化過程體積收縮 8%
纖維硬化過程收縮 0%
保存條件 10℃以下,1年以上
25℃,6個月

Fibertek預浸樹脂邊緣帶

用途 防止綁帶滑落
規格 型號 邊緣直徑 帶寬
FRS321 3/32" 1"
FRS521 5/32" 1"
FRS361.5 3/16" 1-1/2"
FRS363 3/16" 3"
FRS142 1/4" 2"
捲軸長度 10英吋
捲軸內徑 3英吋
每卷長度 100碼

Fibertek熱收縮膜

用途 使綁帶各層互相緊密接合,並使表面平滑美觀
規格 型號 寬度
FRB0075 3/4"
FRB0100 1"
FRB0150 1-1/2"
FRB0200 2"
FRB0300 3"
FRB0400 4"
厚度 0.001英吋
滾動條內徑 3英吋
長度 200碼
收縮率 5%

Fibertek預浸樹脂玻璃蠟帶

用途 高、低壓馬達定子,轉子之型繞線圈絕緣保護
規格 型號 寬度 長度
FRF075 3/4" 36 碼
FRF100 1" 36 碼
耐溫等級 F 級 (155℃)
抗拉強度 40 磅/英吋
絕緣強度 2100 Volt/mil
樹脂含量 65%
硬化條件 150℃×3hr 或 170℃×1hr

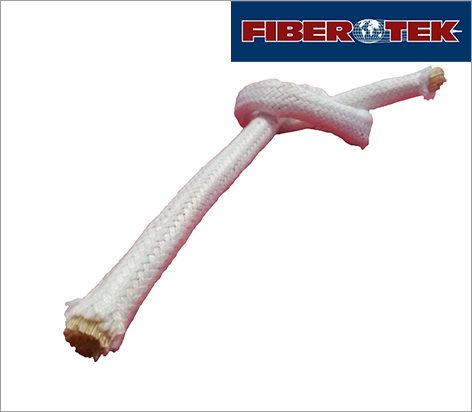

Fibertek預浸樹脂固定索

用途 線圈端部補強固定
規格 型號 直徑 長度
SRR14 1/4" 100
SRR38 3/8" 100
SRR716 7/16" 100
SRR12 1/2" 50
SRR58 5/8" 50
SRR34 3/4" 50
SRR78 7/8" 50
耐溫等級 220 ℃
樹脂含量 35%
硬化條件 150 ℃ × 3hr
保存條件   10 ℃以下,1年以上
25 ℃,6個月

Fibertek高強度抗張帶

用途 變壓器線圈及絕緣層固定(代替綿紗帶)
規格 型號 寬度 濃度 抗張力 長度
CB12500S 1/2" .007" 60 磅 500碼/卷
CB34100B 3/4" .007" 90 磅 100碼/卷
CB34500S 3/4" .007" 90 磅 500碼/卷
CB38100B 3/8" .007" 45 磅 100碼/卷
CB381000S 3/8" .007" 45 磅 1000碼/卷
CB381000SO 3/8" .010" 80 磅 1000碼/卷
CB38500SO 3/8" .010" 80 磅 500碼/卷
CB58500S 5/8" .007" 75 磅 500碼/卷

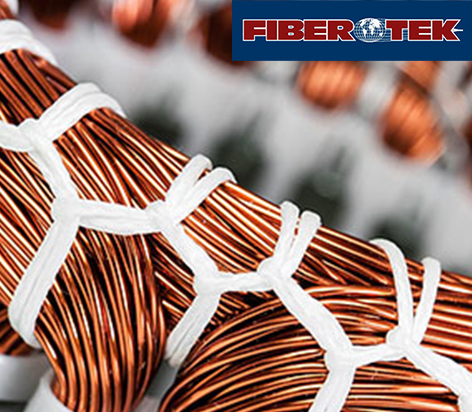

馬達定子線圈固定綁線

品牌 型號
American Efird LP1552
Western Filament 50DOF17W
