首頁 > 產品介紹 > 絕緣紙 / 薄膜 / 膠帶

產品介紹

絕緣紙 / 薄膜 / 膠帶

  • 產品簡介

    • 絕緣紙或是絕緣薄膜，常見的有Nomex(Aramid)、Mylar(PET)、Kapton(PI)、纖維紙以及複合紙(DMD、NMN)，使用於變壓器層間絕緣，馬達槽紙絕緣，絕緣墊片等等場合。 傑地與ELANTAS絕緣紙在複合材料有獨到的技術，不分層、耐高壓、耐高溫、耐冷媒、可分條、易成型，並且通過UL1446絕緣系統與UL94耐燃認證。
    • DMD絕緣紙(130℃~180℃)、PAI/PET/PAI絕緣膜(180℃)、PAI絕緣膜(220℃)、PI絕緣膜(240℃)
    • 絕緣膠帶，常見的有Mylar(PET)膠帶、Kapton(PI)膠帶、Fiber-Glass玻璃纖維膠帶，Acetate Cloth醋酸布膠帶與紙膠帶，用途非常廣泛。 傑地公司絕緣膠帶通過UL1446絕緣系統認證。
    • 醋酸布膠帶(105℃)、PET膠帶(130℃)、玻璃纖維膠帶(200℃)、PI膠帶(280℃)
  • HT-180 (180℃)
  • DM(155℃)
  • DMD (155℃ ~180℃)
  • HT-240 (240℃)
  • PET菲林紙
  • NMN (180℃)
  • 膠帶

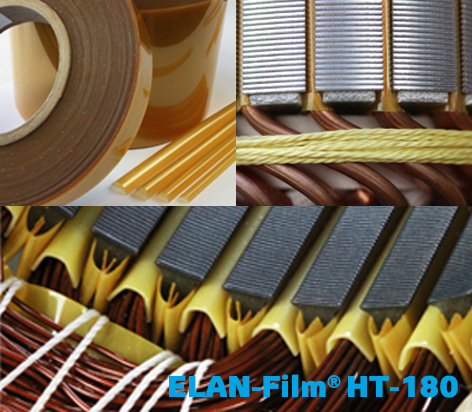

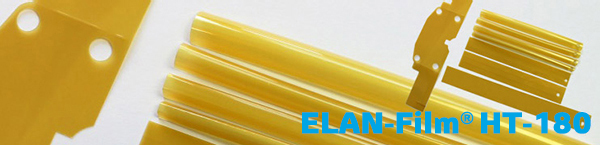

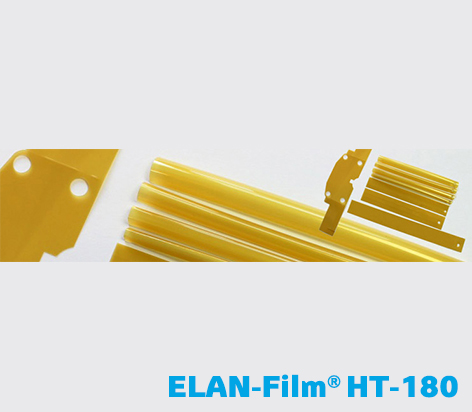

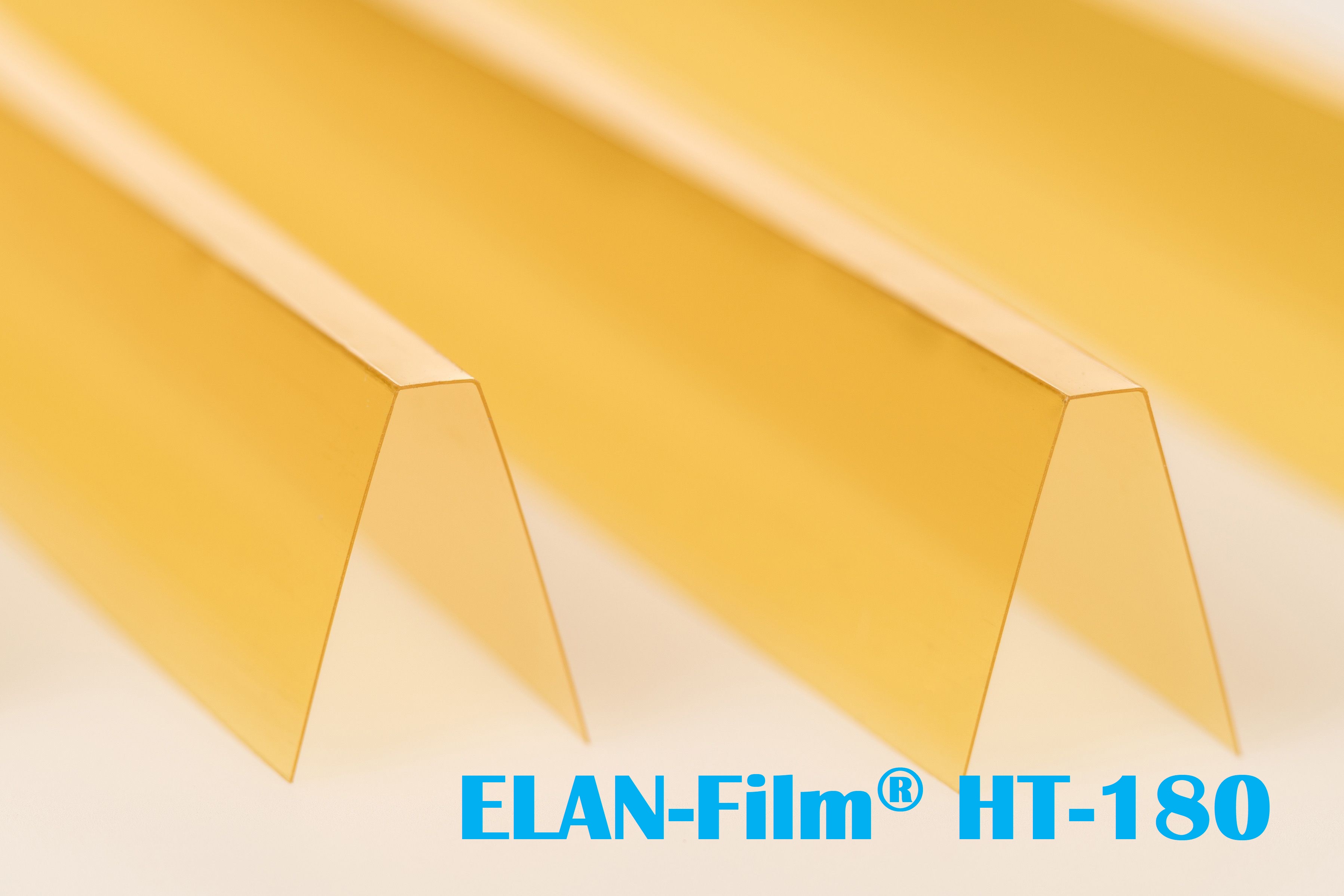

: ELAN-Film HT-180目錄

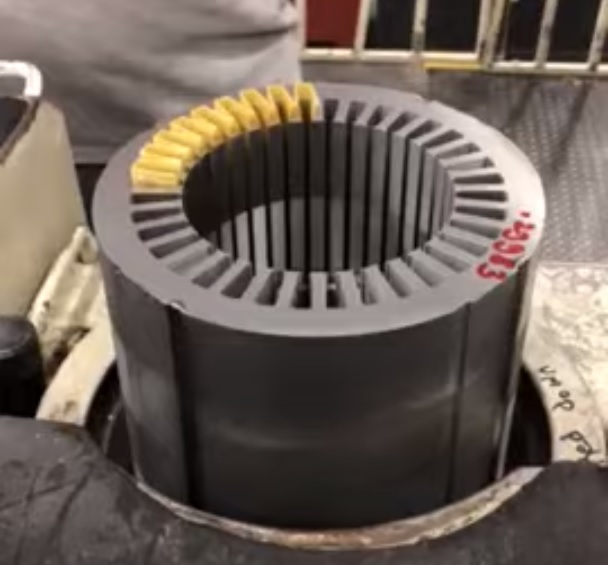

觀看影片 : 自動捲紙     觀看影片 : 自動插槽

HT-180 成分、厚度
成分 PET薄膜雙面披覆PAI材料
厚度 3 mil – 26 mil (75 µm – 660 µm)
HT-180 UL絕緣系統溫度
特性 測試方法 單位 溫度值 耐溫等級
耐溫 UL 1446 °C 180 H
HT-180電氣特性
特性 測試方法 單位 4.5 mil film (114 μm) 7.5 mil film (190 μm) 11 mil film (279 μm)
絕緣強度 ASTM D149 Volts 11,100 14,300 16,100
體積電阻 ASTM D257 ohms-cm 1015 1015 1015
表面電阻 ASTM D257 ohms/square 1013 1014 1014
HT-180吸水率
特性 測試方法 單位 4.5 mil film (114 μm) 7.5 mil film (190 μm) 11 mil film (279 μm)
吸水率 Full immersion of test sample in water for 24 hours @ 25°C Percent gain 0.7 0.5 0.4
HT-180消散因素與絕緣常數 (8.5 mil / 215 μm total film thickness)
Conditions
(DC and DF tested @ 25°C)		 絕緣常數 消散因素
100 Hz 500 Hz 1 kHz 100 Hz 500 Hz 1 kHz
Tested as is 2.4 3.1 3.4 0.03 0.003 0.008
After 168 hours in 100% humidity at 40° C 2.2 3.1 3.7 0.02 0.005 0.008
HT-180與凡立水接著效果
種類 固化方式 接著效果
醇酸樹脂 2 hrs @150 °C Excellent
水性聚酯 2 hrs @150 °C Excellent
水性環氧樹脂 2 hrs @165 °C Excellent
VT不飽和聚酯 2 hrs @150 °C Excellent
環氧樹脂 4.5 hrs @160 °C Excellent
HT-180耐冷煤
Property Test Method Units 4.5 mil film
(114 μm)		 7.5 mil film
(190 μm)		 11 mil film
(279 μm)
重量損失   重量百分比 0.1 0.1 0.1
HT-180機械特性
Property Test Method Units 4.5 mil film
(114 μm)		 7.5 mil film
(190 μm)		 11 mil film
(279 μm)
Tensile Strength ASTM D882 MPa 137 134 107
Tensile Modulus ASTM D882 MPa 3235 3150 2360
Tear Strength ASTM D1004 N/mm 378 394 388
Elongation ASTM D882 % 88 106 144
HT-180熱傳導率
Property Film Thickness Test Method Temperature, ℃ Result, W*m-1*K-1
熱傳導係數 8.5 mil (215 μm) ASTM E 1530 25 0.19
90 0.18
125 0.18
11 mil (279 μm) ASTM E 1530 25 0.20
90 0.19
125 0.19

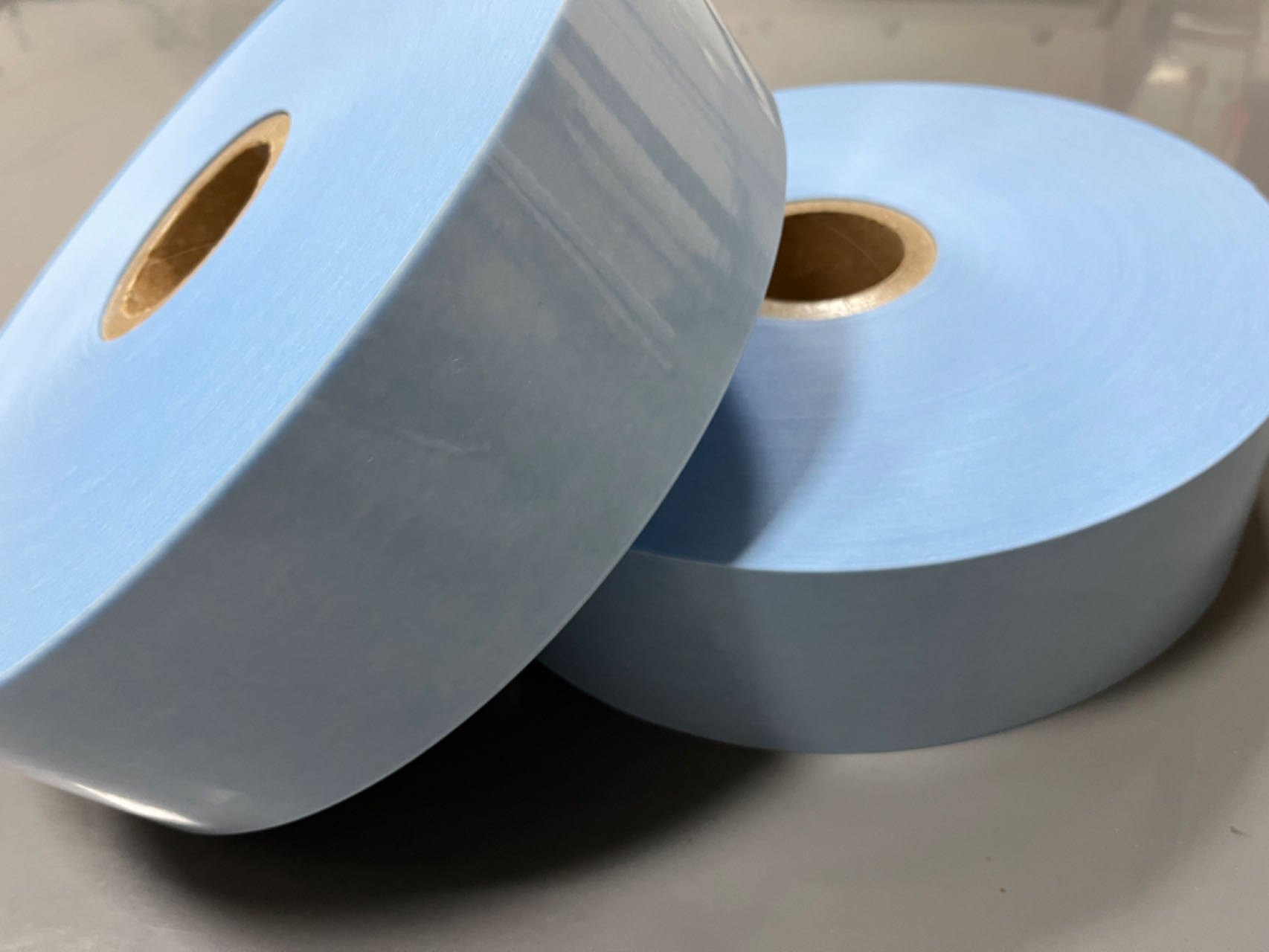

DM絕緣紙
成分 聚酯纖維-PET
顏色 藍色。其他顏色可提出要求。
厚度 0.15、0.20、0.25、0.30。其他厚度可提出要求。
寬度 整支約1000mm，可依客戶需求分條。

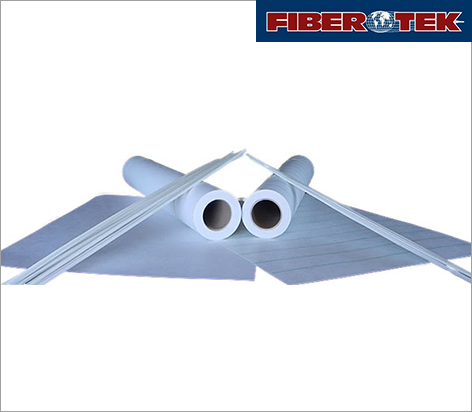

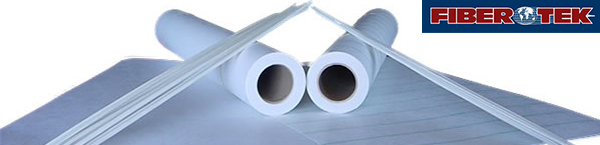

: Fibertek DMD目錄



特殊DMD使用不含溶劑的特殊樹脂貼合，加工性良好，容易分條、裁切及成型，不會有方向性撕裂問題，在持續高溫下(200°C)不會破裂、起泡、彎曲及老化現象，比同級品絕緣強度增加15%，絕緣強度達10,200伏特以上。
規格 耐溫等級 一般厚度
(mm)		 絕緣破壞電壓
(volts)		 抗張強度
(lb/in)		 絕緣常數 消散因素 體積阻抗
(ohm-cm)		 表面阻抗
(ohms/cm2)
縱向 橫向
2-2-2 F 0.006
(0.15)		 8,050 85 75 2.9 0.09 1015 1016
2-3-2 F 0.007
(0.18)		 10,200 100 95 3.1 0.05 1015 1015
2-7.5-2 F 0.012
(0.29)		 15,300 190 180 2.8 0.07 1015 1015
3-3-3 F、H 0.009
(0.23)		 10,200 130 100 3.2 0.08 1015 1015
3-5-3 F、H 0.011
(0.28)		 13,200 165 135 3.2 0.07 1015 1016
3-7.5-3 F、H 0.014
(0.34)		 15,500 215 205 3.3 0.07 1015 1015
3-10-3 F、H 0.016
(0.41)		 16,400 260 250 3.7 0.07 1015 1015
3-14-3 F、H 0.020
(0.51)		 16,900 315 305 3.2 0.01 1016 1016
5-3-5 F、H 0.013
(0.33)		 10,100 190 170 2.9 0.01 1014 1014
5-5-5 F、H 0.015
(0.38)		 15,800 210 185 3.2 0.01 1015 1016
5-10-5 F、H 0.020
(0.51)		 18,300 280 235 3.5 0.01 1014 1014
5-14-5 F、H 0.024
(0.61)		 19,500 300 285 3.0 0.03 1015 1014
: ELAN-Film絕緣紙目錄

HT-240規格表

型號 HT-240 GP HT-240 HP HP-240 SD
成分 Polyimide Polyimide Polyimide
厚度 13 µm – 225 µm 13 µm – 75 µm 13 µm – 75 µm
阻燃性 V-0 V-0 V-0
絕緣強度 ≧ 100 MV/m ≧ 200 MV/m ≧ 200 MV/m
抗張強度 ≧ 115 MPa ≧ 160 MPa ≧ 160 MPa
延伸率 40% 40% 30%
比重 1.43 1.43 1.43
體積電阻 >1010 >1015 >1015
表面電阻 >1014 >1015 >1015

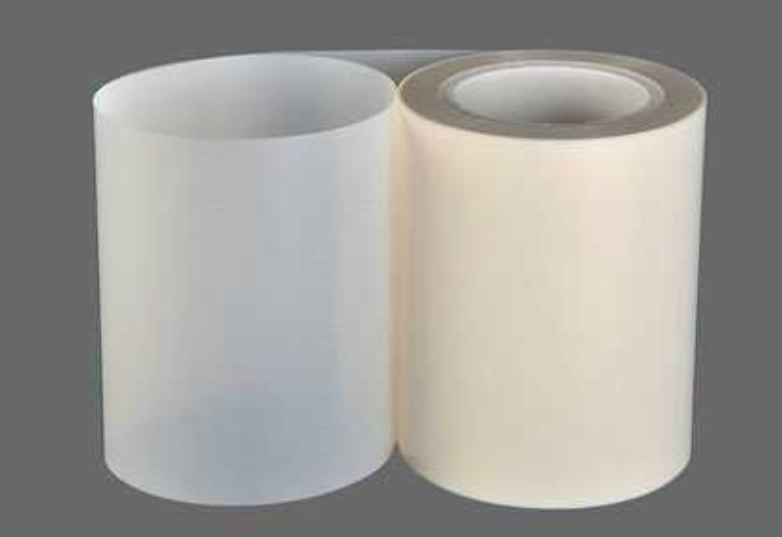

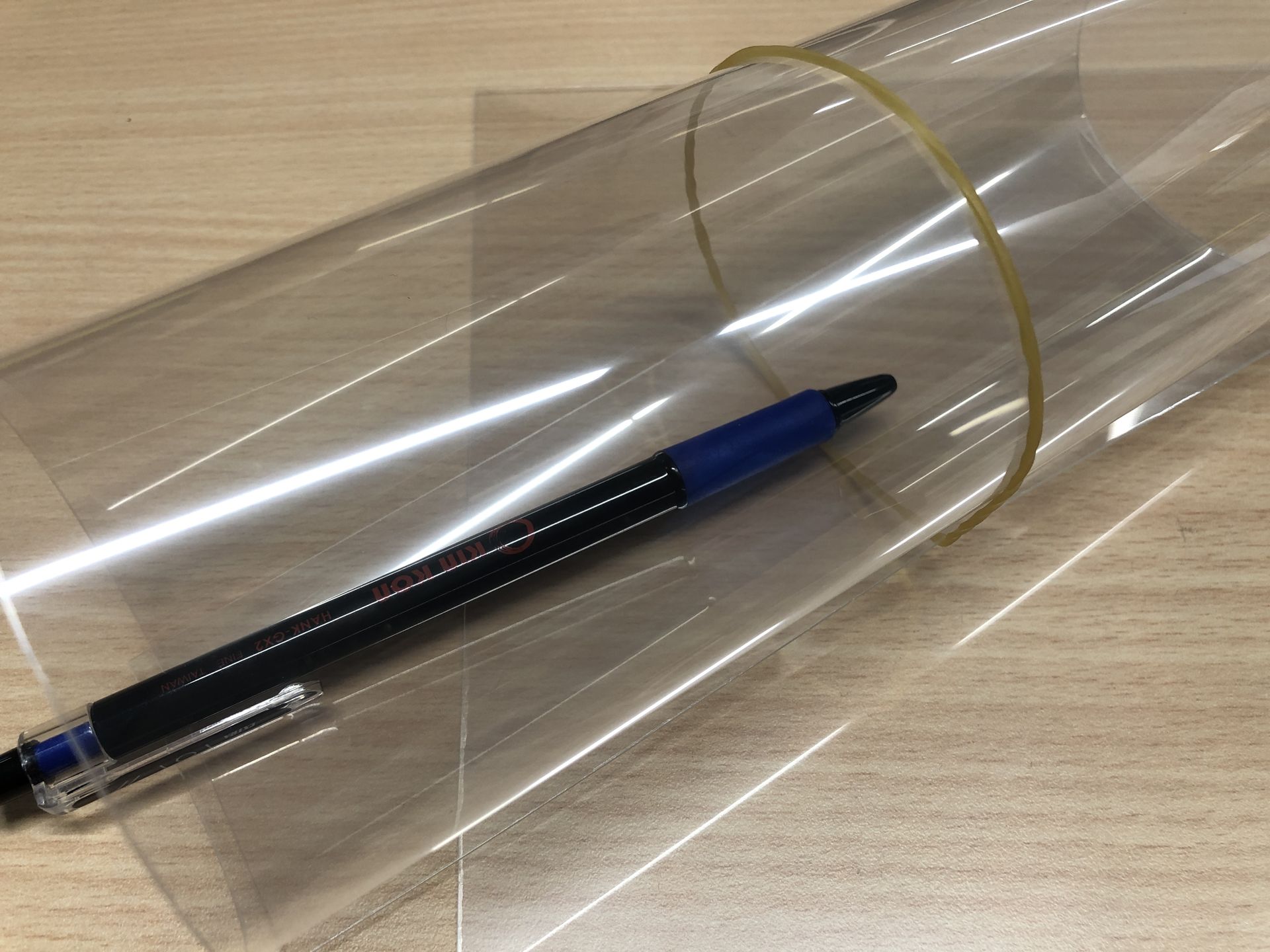

PET菲林紙
成分 PET聚酯薄膜
顏色 半透明、高透明
厚度 0.125mm、0.188mm、0.25mm
其他厚度可提出要求
寬度 整支1000mm，或依客戶需求分條

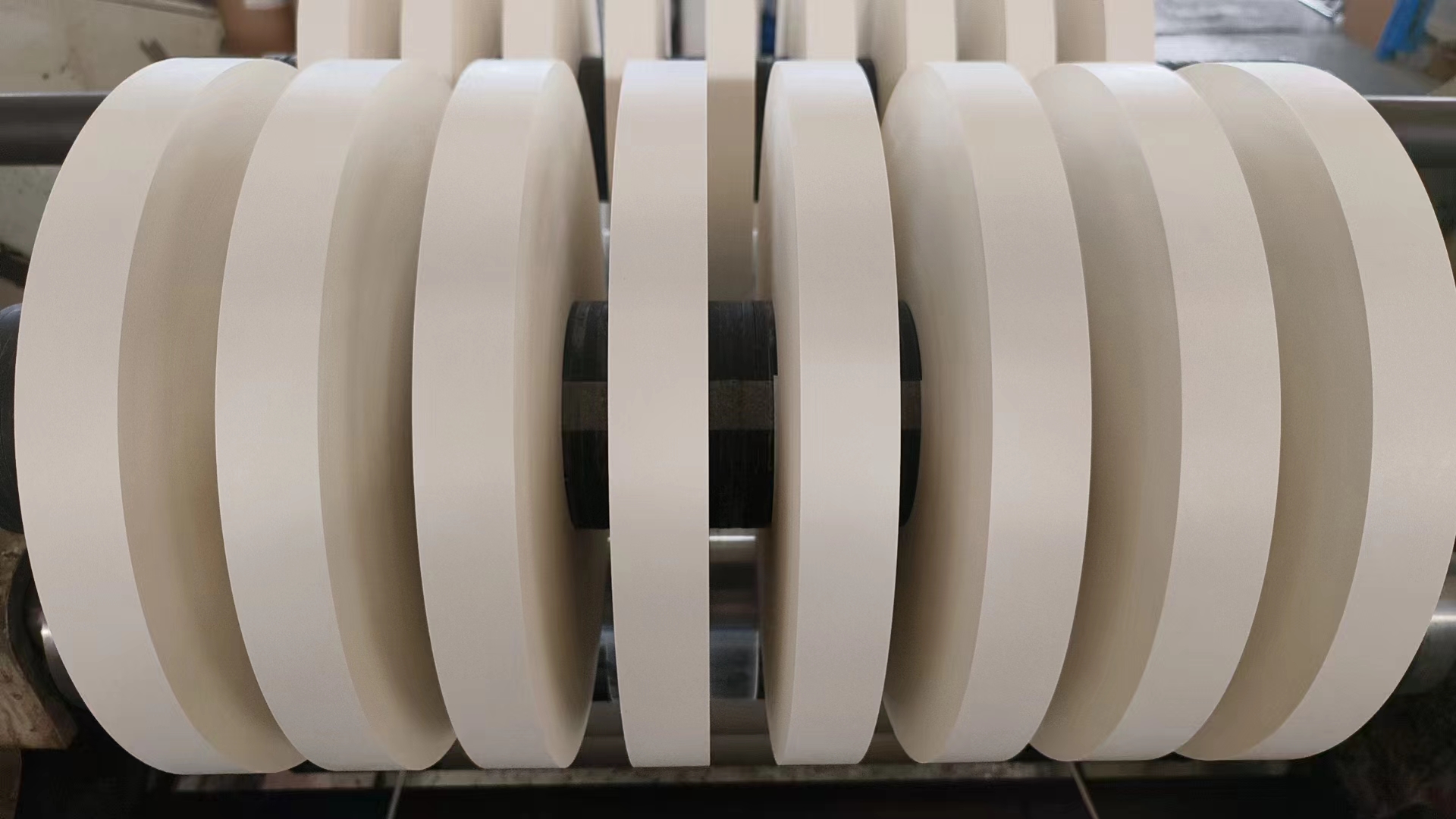

NMN絕緣紙
成分 芳綸紙-PET-芳綸紙
顏色 米白
厚度 0.15mm、0.18mm、0.23mm、0.28mm、0.30mm、0.35mm、0.38mm、0.46mm
其他厚度可提出要求
寬度 整支約1000mm，或依客戶需求分條

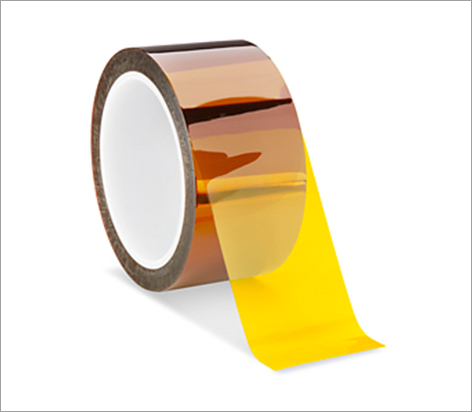

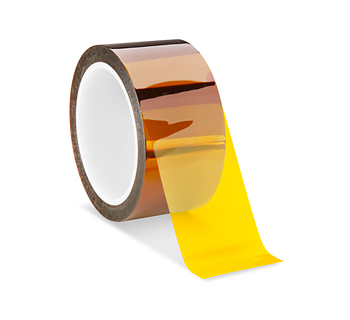

: ELAN-Film HT-240 GP/S PI膠帶目錄

: 傑地絕緣膠帶目錄

: 環氧樹脂浸漬玻纖膠帶(需加熱120C~150C固化)

絕緣膠帶表

材料 型號 耐溫 厚度 絕緣強度

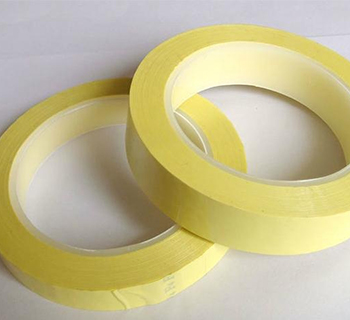

瑪拉膠帶 T-1 130 ℃ 0.055 mm 5 (KV/mil)
醋酸布膠帶 T-3 105 ℃ 0.27 mm 2 (KV/mil)
PI膠帶 HT-240 GP25/S30 -73 – 260 ℃ 0.055 mm 5 (KV/mil)
玻璃纖維膠帶 JOT-33 200 ℃ 0.22 mm 2 (KV/mil)
Aremco高溫膠帶 682-TB 基材1371℃
被膠135℃		 0.76mm或
1.37mm		 無資料

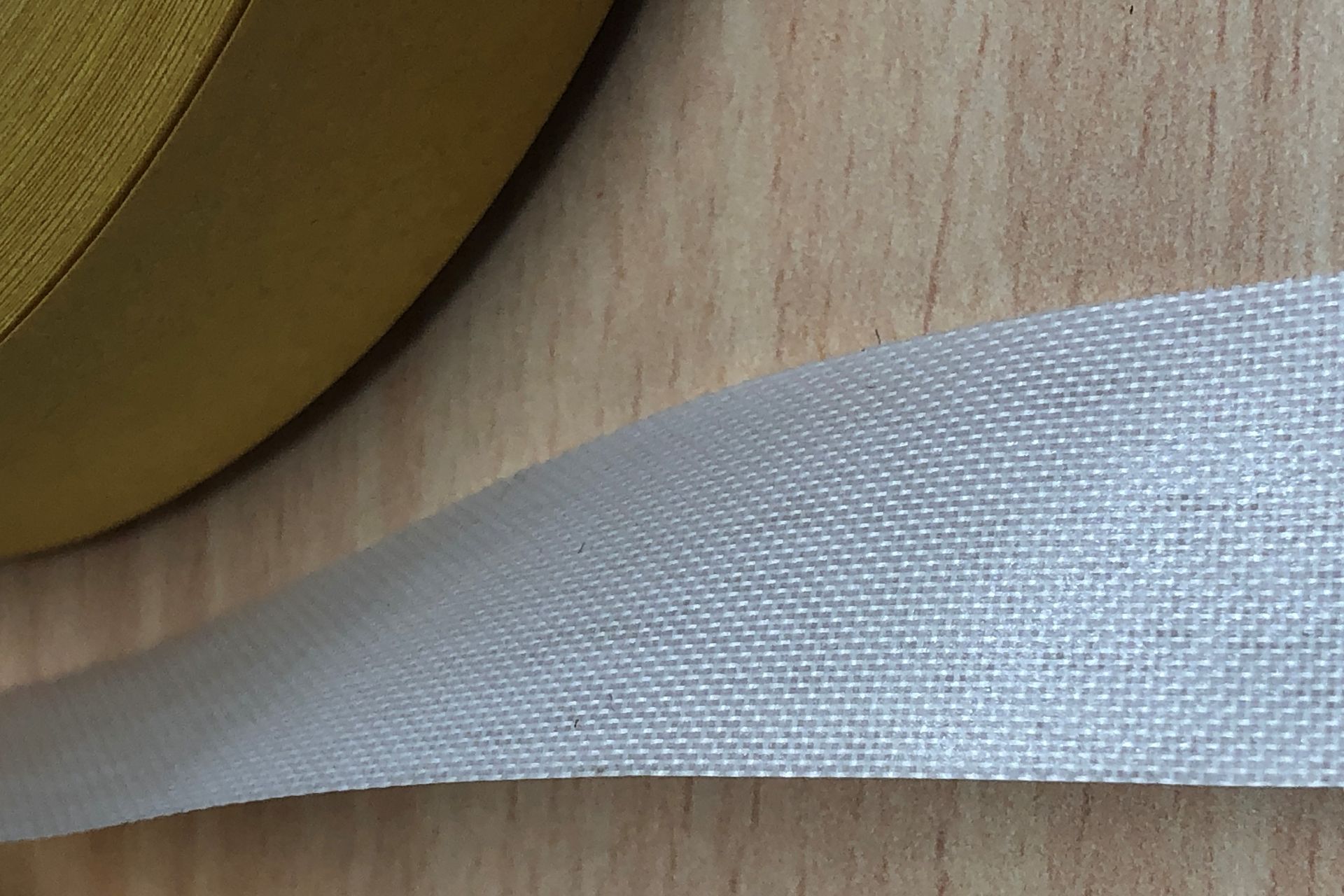

環氧樹脂浸漬玻纖膠帶

型號 厚度 樹脂含量 固化方式 用途
5100 0.1mm 66% 150C*30分鐘
or 120C*2小時		 藉由加熱硬化提供優越固定效果
